在三维微纳器件架构中，LPCVD二氧化硅与氮化硅凭借其优异的电学特性与机械稳定性，分别承担着器件隔离、应力调整与终极防护的关键角色。本文将从材料特性与工艺实现双维度解析这两大核心介质薄膜技术。

LPCVD氮化硅：

芯片的终极防护层

一、氮化硅材料概述与特性

氮化硅是一种重要的无机结构性陶瓷材料，化学式为 Si₃N₄。作为一种原子晶体，它具备一系列卓越的物理与化学性质，使其在半导体和微纳加工领域不可或缺。

01

高硬度与耐磨性：

材料硬度高，本身具有自润滑性，耐磨损性能优异。

02

优异的热稳定性：

在高温状态下抗氧化性强；

具备极佳的抗热震性，即使加热至1000℃以上后经历急剧的冷却与再加热，也不会碎裂。

03

强大的化学惰性：

能有效抵抗多种化学物质的侵蚀。

二、在半导体制造中的主要应用

凭借其稳定的化学性质和物理强度，氮化硅薄膜在芯片制造中扮演着多重关键角色：

01

扩散掩蔽层：

作为屏障，阻挡杂质离子在不希望的区域进行扩散。

02

层间隔离层：

在各薄膜层之间起到电气和物理隔离的作用。

03

抗反射层：

在光刻工艺中，用作黄光的抗反射涂层，提升图形转移的精度。

04

抗反射层：

在光刻工艺中，用作黄光的抗反射涂层，提升图形转移的精度。

05

刻蚀/抛光停止层：

在刻蚀或化学机械抛光工艺中，作为终止层，防止下层材料被过度刻蚀或抛光。

三、 LPCVD氮化硅工艺详解

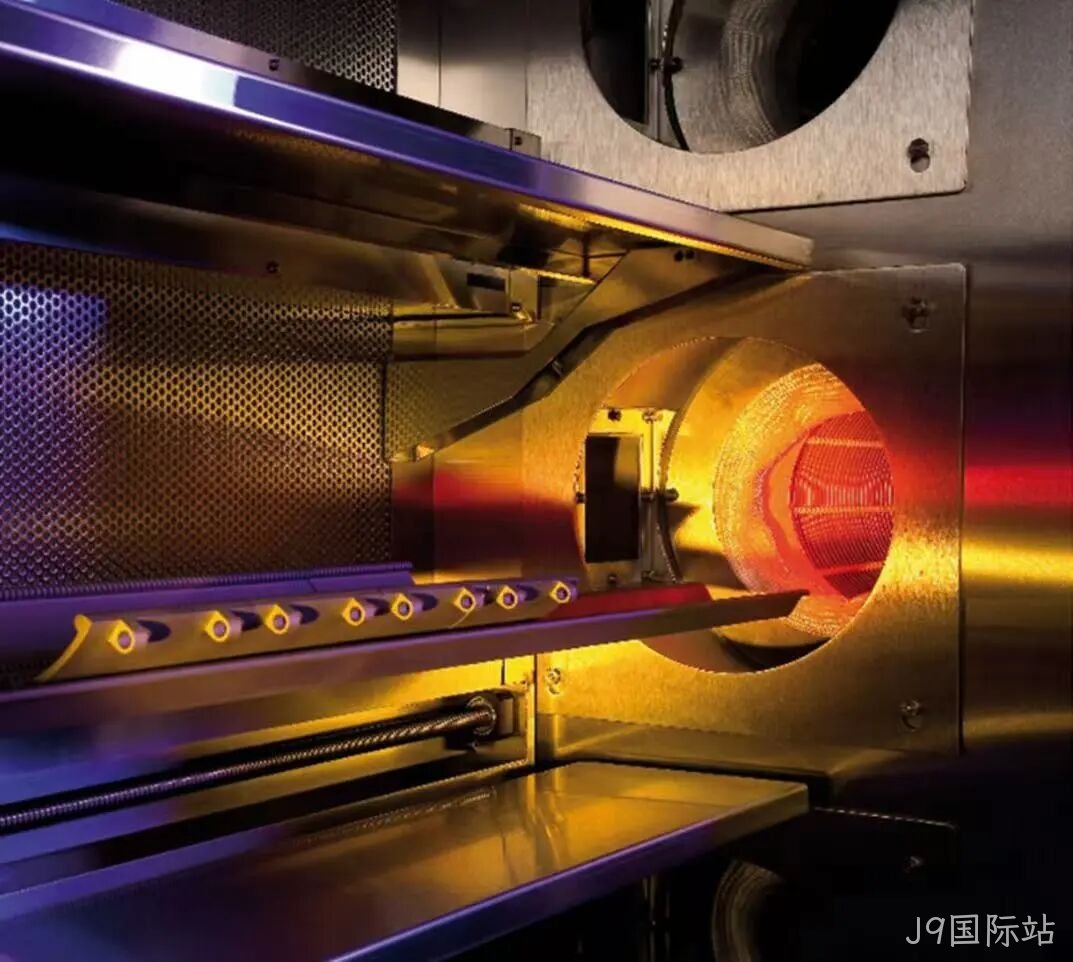

低压化学气相沉积是制备氮化硅薄膜的主流技术之一。

常见前驱体与反应

通常使用二氯硅烷 与 氨气 作为反应气体。

01

主化学反应式为：

02

在实际工艺中，也可能伴随副反应，生成副产物氯化铵：

03

或综合表示为：

关键工艺参数及其影响

工艺质量受到温度、压力及气体流量的精确控制。

01

沉积温度：

温度下降会导致反应动能不足，从而使沉积速率下降，影响生产效率。

02

系统压力：

压力下降会减少反应气体的分子密度，同样会导致沉积速率下降。

03

气体总流量：

气体总量过高可能导致副反应加剧，副产物增多，引入更多杂质颗粒，影响薄膜纯度与质量。

04

气体比例：

DCS/NH₃的比例升高会改变反应平衡，不仅影响薄膜的化学计量比和质量，同样会增加杂质颗粒，降低产品良率。

LPCVD二氧化硅：

器件隔离的绝缘基石

LPCVD TEOS-SiO₂ 技术与应用综述

一、 TEOS 基础概念

TEOS，全称四乙氧基硅烷，亦称硅酸四乙酯，其化学式为 Si(OC₂H₅)₄。它是一种无色液体，在常温下微溶于水和苯，但易溶于乙醚、乙醇等有机溶剂。

在半导体和MEMS制造中，TEOS的核心价值在于它可作为前驱体，通过化学气相沉积生成高质量的二氧化硅薄膜。其显著优点是沉积过程可在相对较低的工艺温度下进行。

二、氧化硅的特性

由TEOS生成的二氧化硅继承了SiO₂材料的优良特性：

高绝缘性：具有极高的电阻率，是优异的电绝缘材料。

优异的光学性能：对光的透过率很高，能确保光信号在波导中稳定传输。

卓越的化学与热稳定性：即使在高温环境下，也能保持其物理和化学性能的稳定。

三、 LPCVD TEOS 工艺详解

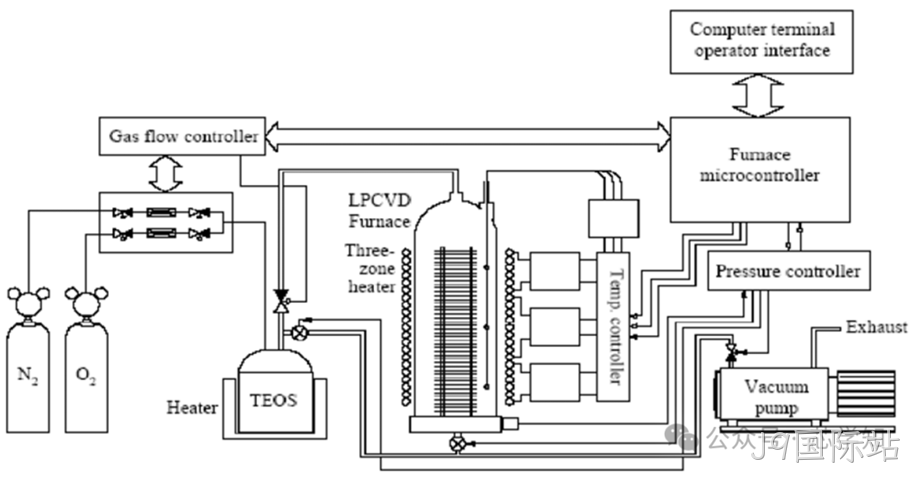

LPCVD TEOS 是一种利用气态TEOS在低压和高温环境下，通过热分解反应沉积二氧化硅薄膜的技术。

01

典型工艺条件：

压力 0.1 ~ 5.0 Torr，温度 650 ~ 750℃。

02

核心化学反应：

03

或在氧气参与下：

四、 LPCVD TEOS 工艺的核心特点与优劣

优势

卓越的台阶覆盖与间隙填充能力：TEOS分子在低压环境下扩散性极强，能均匀覆盖并无孔洞地填充高深宽比的复杂结构，其性能显著优于硅烷基CVD工艺。

2.高质量的薄膜：

01

致密且应力可控：

薄膜机械强度高，内应力可调范围广。

02

优异的化学稳定性：

耐湿气和化学腐蚀。

03

出色的均匀性与洁净度：

厚度均匀性通常优于3%，颗粒污染少。

劣势

沉积温度高：650~750℃的工艺温度限制了其在耐热性差的材料或已完成金属化的器件上的应用。

2.沉积速率低：通常仅为10~15 nm/min，生产效率低于APCVD和PECVD等技术。

五、 在微纳加工中的主要用途

基于以上特性，LPCVD TEOS沉积的SiO₂薄膜在集成电路和MEMS器件中扮演着多重关键角色：

01

隔离与介质层：

在ONO结构中作为隔离层；

作为ILD的填充层，用于电学隔离，防止电极或互连线之间短路。

02

功能掺杂玻璃：

通过掺入磷、硼等元素，形成PSG或BPSG，可用作微流控通道的密封层或应力缓冲层。

03

集成光学应用：

作为光波导的芯层或包层，并通过锗、磷等掺杂精确调控其折射率，应用于集成光MEMS。

04

器件封装与结构成型：

可沉积超厚（≥20 µm）的SiO₂薄膜，用于密封MEMS腔体，为陀螺仪、红外传感器等提供长期稳定的真空或惰性气体环境。

内容总结

本综述系统性地介绍了二氧化硅和氮化硅的LPCVD工艺，描述了薄膜的特性与广泛应用，突出了该技术在微纳制造领域，特别是在处理复杂三维结构和要求高性能薄膜场景下的不可替代性。
